SSSガード

NEXCO中日本との共同研究により開発!

交通規制材 SSS(スリーエス)ガード

一般車両の突入を防止する新たな交通規制材
作業員の安全確保と施工スピードの両立

近年 交通規制内に一般車両が突入する事故が発生しており、作業員の安全確保が課題になっています。
車両の突入から防護できる構造の規制材 ならびに それらを簡単に設置できる装置の開発が望まれていました。
この度 NEXCO中日本との共同研究によりこれまでにない施工速度でかつ安全性の高い新たな規制材を開発しました。

「SSSガード」は、作業員の安全確保と、施工スピードを両立した交通規制材です。

NEXCO中日本、ケイコン株式会社との三社共同研究により、これまでにない施工速度と高い安全性を併せ持つ製品になりました。

規格表(PDF)

製品図

サイズ(L×H×B):4000mm×800mm×500mm
重量:1740kg

SSSガードの「SSS」は製品の特徴から由来

Speedy …製品を持ち上げて設置だから出来る画期的な施工スピード
Spike ……鋼鉄製スパイクによる摩擦抵抗の向上&軽量化!
Sjoint ……製品を置くだけで接続完了!ボルト止め不要のSジョイント

Speedy『スピーディー』

置くだけで設置できる接続金具に加え、左右対称の形状としていることから、位置・向きに影響されず設置・撤去・移動が可能です。
施工の簡単さと柔軟さが、画期的なスピードを可能にしました。
さらに積込みミスをなくして施工が円滑に。現場での管理が簡単になりました。

施工速度 約40m/h これまでにない画期的なスピードを実現
・ユニックまたは16tonラフターを用いた設置:施工速度 約40m/h
・25tonラフターを用いた設置:施工速度 約40m/h
・4.9ton吊テレスコピッククレーンを用いた設置:
 (ヘビーウエイトタイプ)施工速度 約40m/h

どこからでも・どちらからでも設置・移動・撤去できる施工の任意性
左右対称の形状としていることにより、左右どちら側からでも設置・撤去が可能。途中のブロックを中抜きすることも容易に可能。

Spike『スパイク』

簡易衝突実験により性能確認済み!
摩擦抵抗を大幅にアップ ブロックの軽量化にも成功

特許取得済みの鋼鉄製スパイクを底面に取り付けています。
それにより摩擦抵抗を大幅に向上し、製品の軽量化を可能にしました。
軽量化により、施工性の向上&大型トラック1台による製品の運搬が最大28m分可能になりました。

Sjoint『Sジョイント』

簡易衝突実験により性能確認済み!
置くだけで接続完了 ボルト止め不要

特許取得済みの接続金具『Sジョイント』を両側面に取り付けています。
製品を設置するだけで噛み合う構造になっており、ボルトで締める工程が不要で後工程が必要ありません。
後工程が無いので作業員の安全性が向上します。

また、副資材不要のため 仮置き時等で部材を無くすことがありません。

他多数の機能

  • X型ガイド 兼 据付ターゲット
    側面に噛み合う凹部と凸部があり、据付場所が明確になるターゲットになります。
    さらにX型の溝がガイドとなり、接続時に製品を誘導して通りを自動補正して施工スピードを向上させます。
  • くの字ガイド
    勾配がある場所に製品を設置する場合でも、製品側面のくの字の形状がガイドとなり、2つ目の製品からは上(水平状態)からスムーズに据え付けることが出来ます。
    縦断5%・横断3%まで製品を傾ける必要がありません。
  • 天端部テーパー【特許 第7213502号】【特許 第7306644号】
    車衝突時に製品が回転しても、テーパーを設けることで、次の製品と段差がなくなり、製品と車両の引っ掛かりを防止し、衝突時の安全性が向上します。

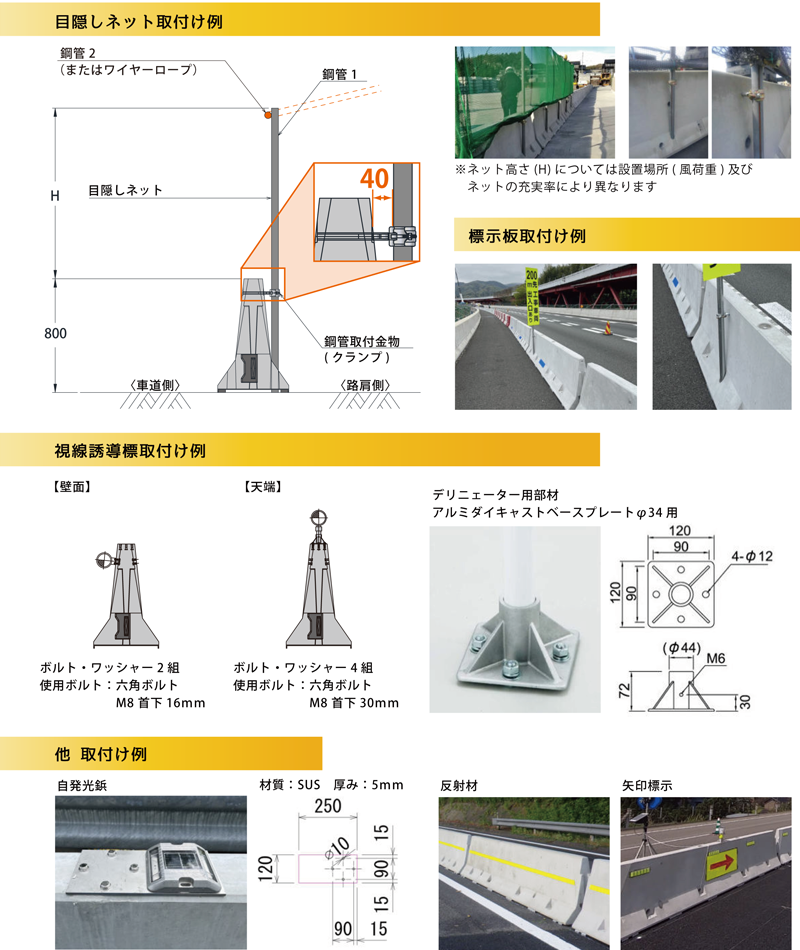

  • 支柱建込み用貫通孔 【特許 第5701435号】
    ネットフェンス等を取付ける為の支柱を容易に立てることができます。
  • 視線誘導標等取付部
    天端部と壁面に取付け可能です。
  • 吊り金具取付け部
    ワンタッチで取付けられる吊り金具で施工性を向上させます。
  • ずれ止めアンカー 【特許 第5701435号】
    更にアスファルトにアンカーを打ち込むことでズレを抑止できます。

安全性の確認

ページトップへ▲

安全施設

ページトップへ▲

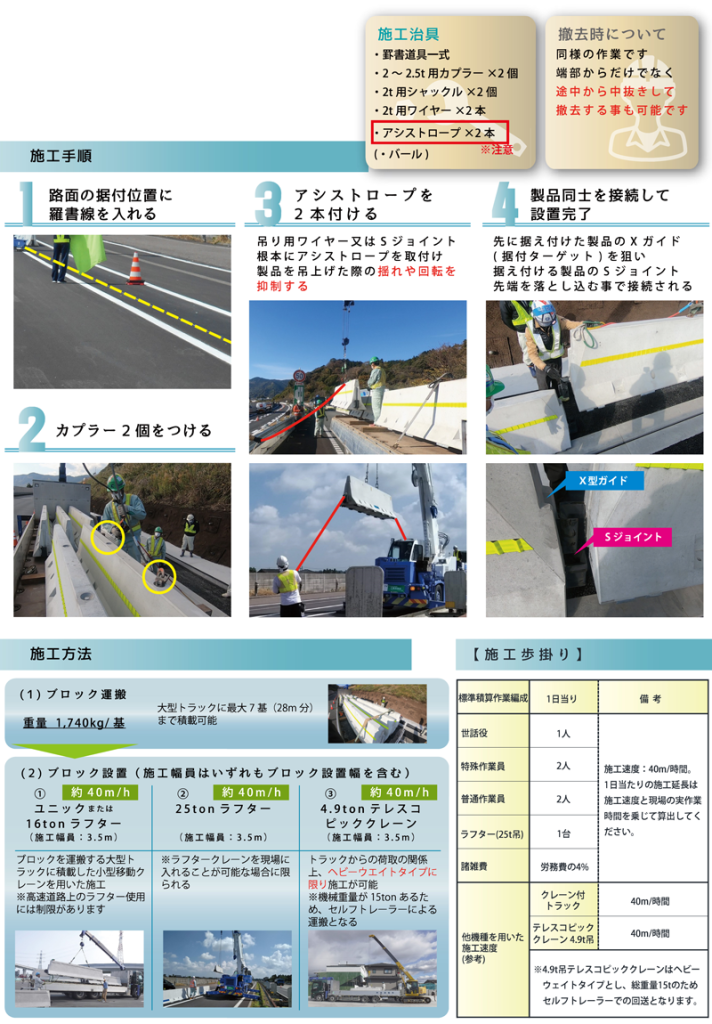

施工手順

ページトップへ▲

事故発生時の安全性

ページトップへ▲

設計条件

ページトップへ▲

施工歩掛り

ページトップへ▲

施工動画

▼新しいタブで動画を開きます。

施工動画(MP4)
