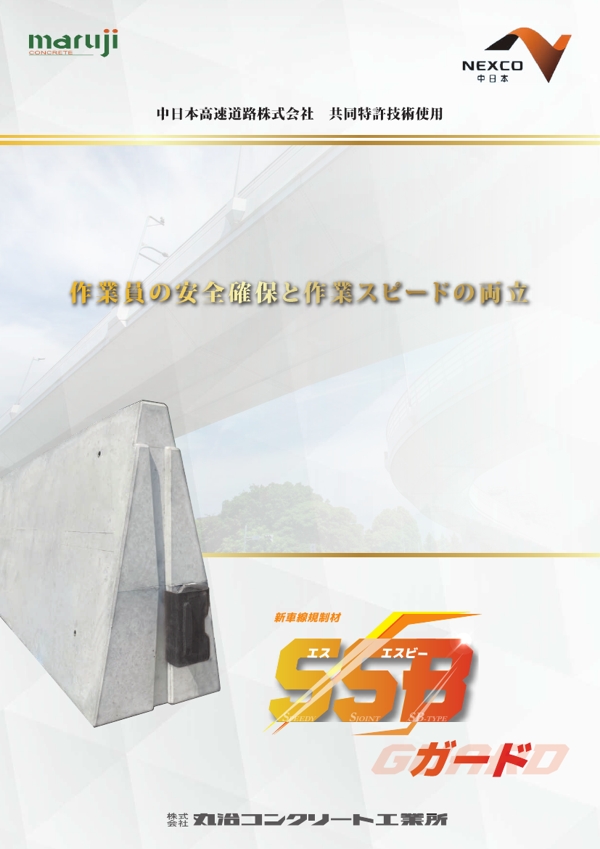

作業員の安全確保と
作業スピードの両立

製品形状図

製品の特長

SSBガードには幾つもの特徴があります！

1-1.スピーディー

約36m/h！
これまでにない画期的な施工速度を実現

ユニック車を用いた設置。
16t・25tトラクターを用いた設置。

1-2.SB相当の耐力

2.Sジョイント（特許取得）

置くだけで接続完了　ボルト止め不要！

設置するだけで金具が噛み合う構造。
ボルトで締める工程が不要で後工程が無く、作業員の安全性が向上しました。

3.X型ガイド　据付ターゲット

ガイドに吸い込まれるように簡単スピード設置

据付ターゲットがあることで据付場所が明確に。
一度降ろしたらX型がガイドとなり誘導され絞り込まれることで
製品の通りが自動補正され施工スピードが向上しました。

4.『く』の字型ガイド　『X』型ガイド

次の製品の据付けもスムーズに

縦断・横断勾配があるところに製品を置いても
次の製品から（水平状態）スムーズに据え付けることができます。

5.天端部テーパー

衝突時の安全性が向上

車両衝突時、衝突した製品天端部が回転してもテーパーを設けることで次の製品との段差がなくなり製品と車両の引っ掛かりを防止します。

6.支柱建込み

ネットフェンス等を取付ける為の支柱はSジョイントに取り付け可能です。

7.吊り金具取付部材

8.視線誘導標等取付部

天端部に視線誘導標等の安全施設を設置できます。

9.鋼製ジャケット取付部

鋼製ジャケットを取付け、据付延長の調整に対応できます。

安全性の確認

1.作業員の安全性

規制材本体設置後の連結作業不要。

2.製品としての安全性

自社実験による性能確認を実施。

安全施設

単管等取付

線形誘導標

▼眩光防止ポストウィング

強度のあるターポリン生地に高輝度反射シートを貼り、その上にセルフクリーニングフィルムを張り付けた眩光防止製品です。

標識は希望に合わせた　サイズ変更 / 絵柄 / 色 等で設置可能です。

視線誘導

反射シート

反射面を波型にすることで、様々な角度で効率の高い反射効果が得られます。

鋼製ジャケット

施工の多様性

施工速度

施工手順　参考歩掛

設計条件
