Gr-L型擁壁

（※1）A種・SC種は審査証明範囲外となります

国土交通省 NETIS　QS-030051-V(旧登録)

建設技術審査証明事業（土木系材料・製品・技術、道路保全技術）
建技審証　第0438号　（一財）土木研究センター　有効期限2030年3月30日

（※）本審査証明は、和光コンクリート工業株式会社に交付されたものである。

「Gr・L型擁壁」はガードレール設置型Ｌ型擁壁です。
資料のダウンロードはこちら↓

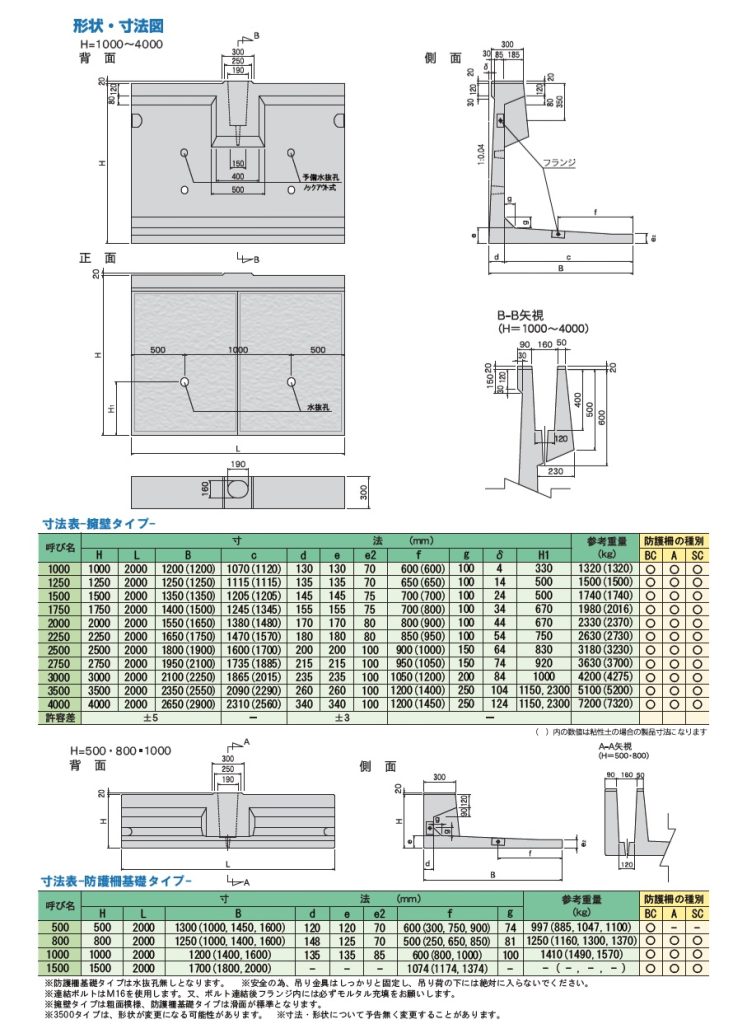

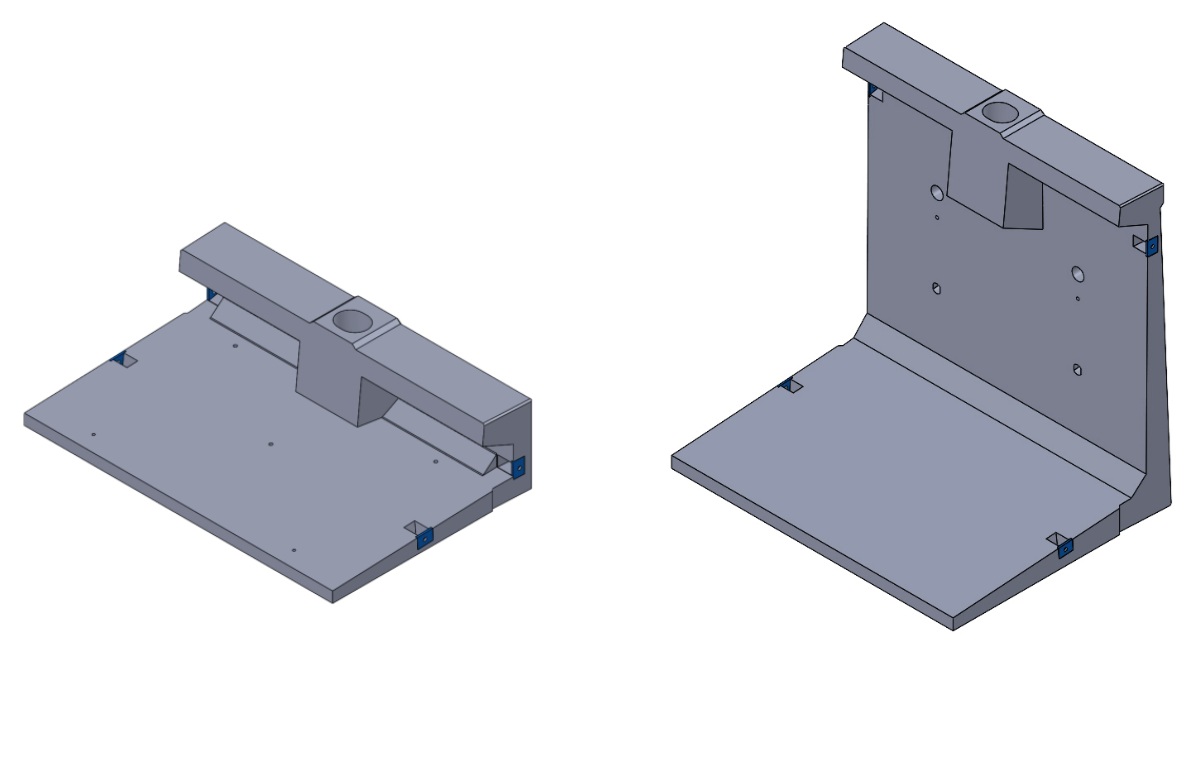

「Gr・L型擁壁」は、たて壁部分に種別C種またはB種の車両用防護柵支柱を設置するための基礎を一体成型し、衝突荷重に対する擁壁の安定性、強度および車両用防護柵が持つ車両の誘導性能や路外逸脱防止性能を実車衝突試験で確認したプレキャストL型擁壁です。

建設技術審査証明協議会会員の（一財）土木研究センターの建設技術審査証明（土木系材料・製品・技術、道路保全技術）を取得。
強度・安全性ともに第三者機関が証明。

建設技術審査証明事業（土木系材料・製品・技術、道路保全技術）
建技審証　第0438号
（一財）土木研究センター　
有効期限2030年3月30日

（※）本審査証明は、和光コンクリート工業株式会社に交付されたものである。

擁壁の設計にあたっては、等分布荷重10kN/㎡の自動車荷重に加えて、種別C種・B種ガードレールに作用する推力30kNを考慮してありますので、土圧（試行くさび法により算定）や衝突に対しても十分安全です。

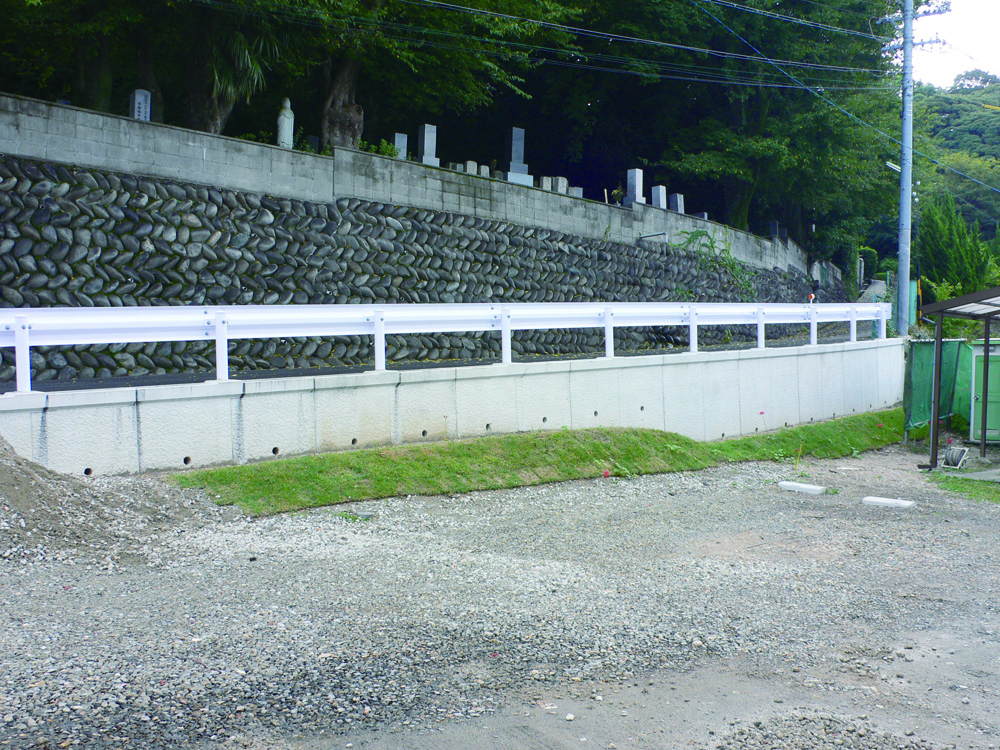

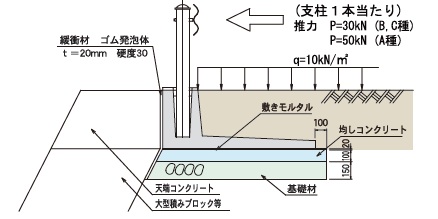

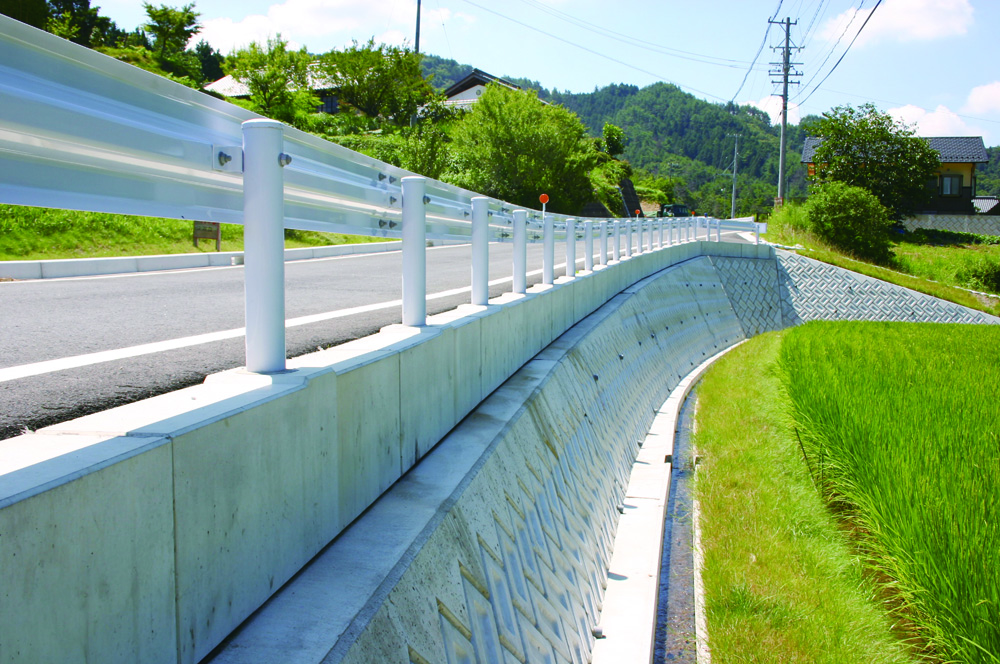

補強土壁工法等の上部にガードレール基礎として使用することも、直接基礎上に施工することも可能です。

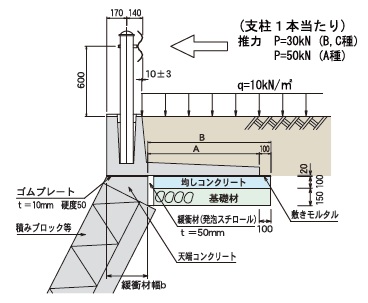

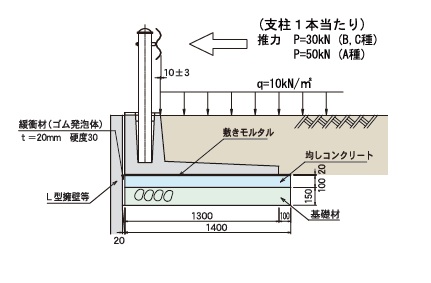

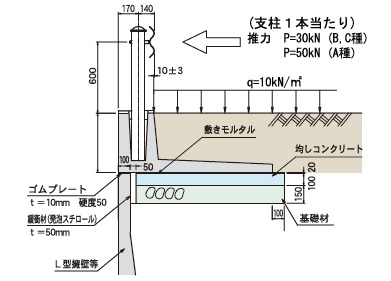

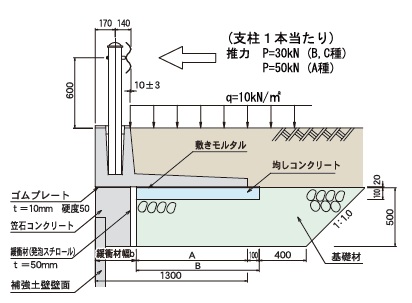

補強土壁工法等の上に設置した場合と、直接基礎上に設置した場合の2通りについて、Gr・L型擁壁にガードレールを設置した状態で実車衝突試験を行い、種別C種またはB種車両用防護柵に所定の車両衝突荷重が作用しても、擁壁は安定していること、擁壁の有害となるひび割れが発生せず破損しないこと、補強土壁工などの下部擁壁工に与える影響が少ないことを確認しました。

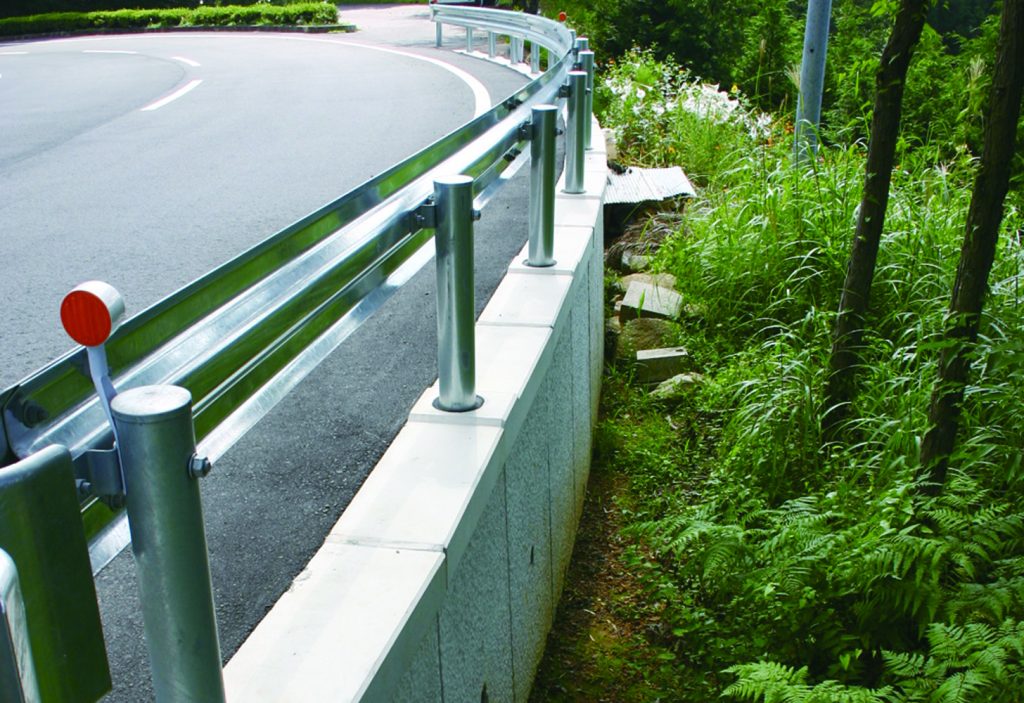

縦断勾配（最大15%）や曲線区間での施工も可能です。
H500以外はA種、SC種にも対応。
衝突荷重は砂詰め固定50kN
擁壁天端からの作用高さｈは0.6ｍになります。
(※審査証明範囲外になります)
